主要用途

• 煤礦開采前地質評估；
• 瓦斯抽采監測；
• 采空區管理；
• 巷道工程檢測；
• 煤礦井下安全隱患排查。

 優勢

• 自主研發：完全自主研發的高性能集成主板，實現了全孔連續高清成像，不卡頓、不黑屏、不丟失數據，顏色逼真，圖像清晰；
• 同步聯動顯示：集成前視攝像頭與測掃攝像頭動態錄像、二維展開圖、三維柱狀圖和3D圖像顯示，提供全方位數據展示；
• 一鍵報告生成：自動化生成檢測報告，簡化工作流程，提高報告編制效率；
• 360°全景成像：設備能實現水平360° 全景成像，無需調焦，提供更為全面的視角以便觀察周圍環境；
• 高效能供電設計：系統工作電壓范圍DC5.5V~12V，既可內置高容量鋰電池供電，連續工作時間不少于8小時，保證了長時間作業的需要；
• 全空間信息獲取：可以進行 360° 全方位掃描，獲取被測對象的完整三維信息，避免了傳統測量方法可能存在的漏測問題，能夠真實、全面地反映孔穴的實際情況；
• 適應惡劣環境：具有良好的防爆、防塵、防水、抗沖擊等性能，能適應礦山井下潮濕、粉塵大、有爆炸危險等惡劣的工作環境，確保設備在復雜條件下穩定運行；
• 高精度和高分辨率：能夠快速獲取大量高精度的三維坐標數據，精度可達毫米級甚至更高，可精確測量孔穴的尺寸、形狀和位置，捕捉到微小的細節和變化，為后續的分析和決策提供準確的數據基礎；
• 產狀解析：垂直孔、傾斜孔和水平孔裂隙真產狀解析，自動形成玫瑰花圖、極坐標圖和優勢傾向優勢傾角裂隙統計表。

 產品簡介

        礦用本安型鉆孔三維激光掃描成像儀是一種集成了多種高新技術的地質探測設備，主要用于對復雜空腔進行高分辨率三維掃描，獲取毫米級精度的體積、形狀、空間分布數據等進行精確的測量與評估。設備配備了多種高精度傳感器，包括激光傳感器、雙目高清攝像頭和三維電子羅盤等，以實現全方位的探測。

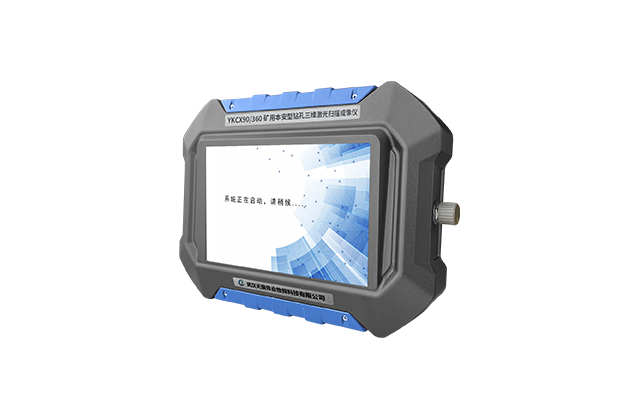

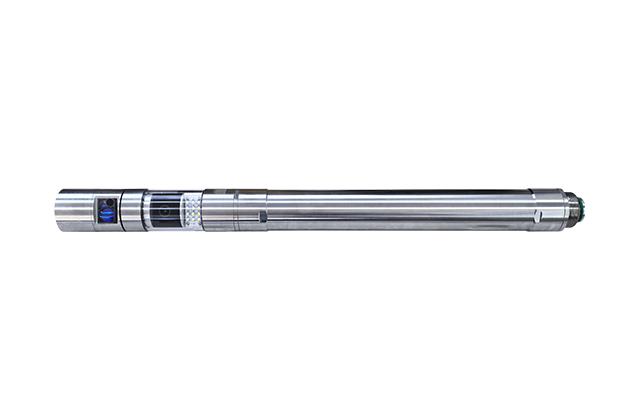

在探測過程中，設備通過高清多功能控制主機和礦用線纜相結合的方式，通過碳纖維推桿勻速推動探頭前進。同時，前置攝像儀和旋轉側面攝像儀以及360°激光掃描器共同工作，對孔穴內的空腔進行詳細的激光掃描。
結合先進的圖像處理技術和3D成像技術，數據分析軟件能夠準確測算出孔穴的形狀、體積和大??；通過周期性掃描，追蹤空腔在抽采過程中的塌陷、變形趨勢，評估瓦斯釋放效率及地質穩定性風險。

技術特點

• 高精度測量：采用先進的激光測距技術，能夠?qū)崿F(xiàn)毫米級別的高精度測量，精準捕捉孔穴的細微結構和尺寸變化，為各項分析和決策提供可靠數據；
• 多傳感器融合：集成激光傳感器、雙目高清攝像頭、三維電子羅盤等多種高精度傳感器，通過融合不同傳感器的數據，實現對孔穴的全方位、多角度探測，獲取更全面準確的三維空間信息；
• 快速掃描成像：具備快速掃描能力，每秒可采集大量數據點，能夠在短時間內完成對復雜孔穴的掃描，生成詳細的三維點云模型和圖像，大幅提高工作效率；
• 非接觸式檢測：以非接觸的方式進行測量，避免了對被測對象的物理損傷，同時也適用于人員難以到達或危險的區域，如深部鉆孔、高瓦斯?jié)舛葏^(qū)域等；
• 數據分析處理能力強：配套專業的數據分析軟件，結合先進的圖像處理技術和3D 成像技術，能夠快速準確地對掃描數據進行處理、分析和建模，測算出孔穴的各種參數，如體積、形狀、空間分布等；
• 適應惡劣環境：整體設計具備良好的防爆、防塵、防水和抗沖擊性能，可在煤礦井下潮濕、粉塵多、有爆炸危險等惡劣環境下穩定運行，保障設備的長期可靠使用；
• 操作簡便靈活：配備直觀的操作界面和便捷的控制方式，操作人員經過簡單培訓即可上手操作。同時，設備的探頭和推桿等部件設計靈活，可適應不同尺寸和形狀的孔穴探測需求。

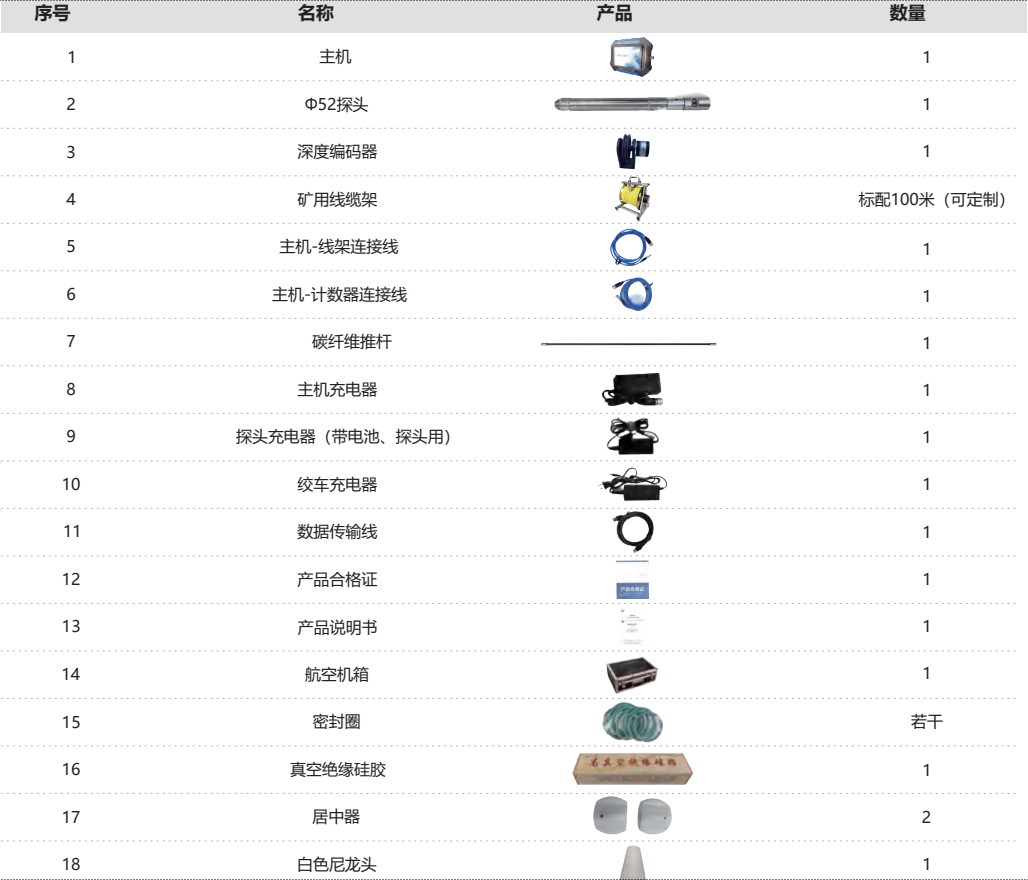

技術參數
